Pravé víko

Pravé víko Motobécane bloc R, S

Výroba modelu, odlévání, frézování, pilování, pasování, leštění

Časová náročnost

První kus 80 h
Druhý a další 50 h
3D scan s označením materiálu, který se má přidat či odebrat
3D scan s označením materiálu, který se má přidat či odebrat
3D scan s označením materiálu, který se má přidat či odebrat
3D scan s označením materiálu, který se má přidat či odebrat
Plastový díl z 3D tiskárny
Plastový díl z 3D tiskárny
Plastový díl z 3D tiskárny
Plastový díl z 3D tiskárny
Hotový model s nakytovanými přídavky pro obrábění, úkosy apod.
Hotový model s nakytovanými přídavky pro obrábění, úkosy apod.
Hotový model s nakytovanými přídavky pro obrábění, úkosy apod.
Hotový model s nakytovanými přídavky pro obrábění, úkosy apod.
Hrubý odlitek v porovnání s originálním dílem
Hrubý odlitek v porovnání s originálním dílem
Hrubý odlitek v porovnání s originálním dílem
Hrubý odlitek v porovnání s originálním dílem

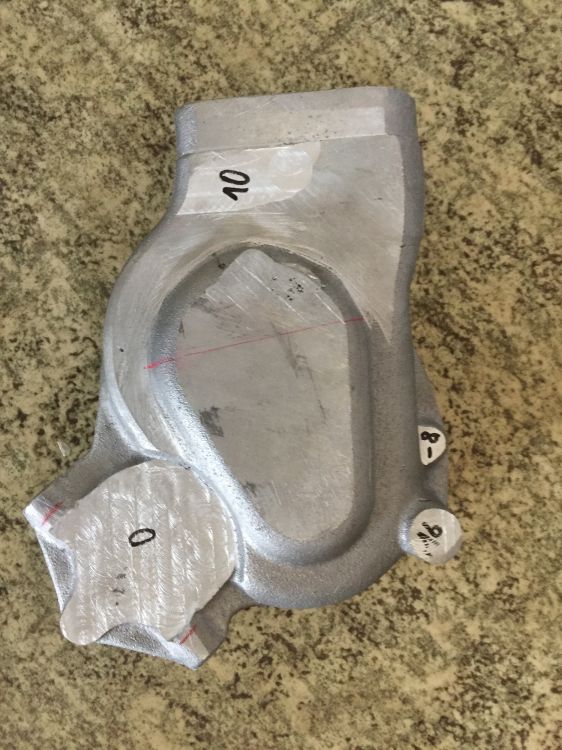

Ofrézování dosedacích ploch
Ofrézování dosedacích ploch

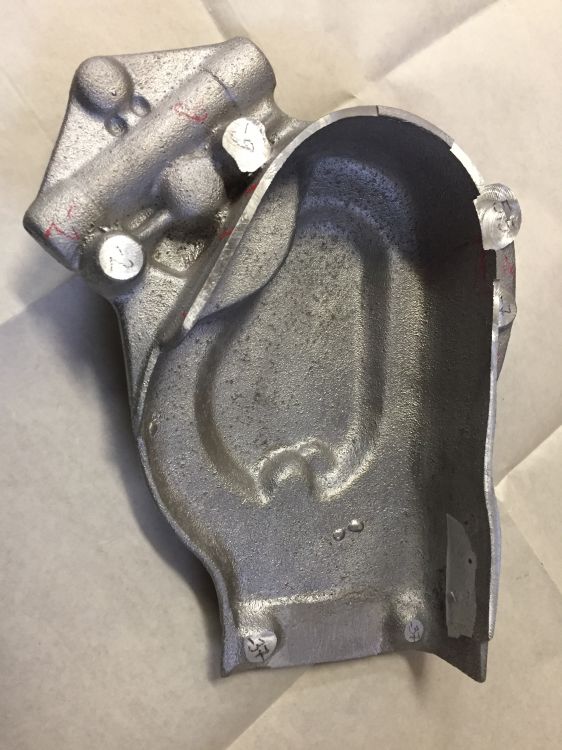

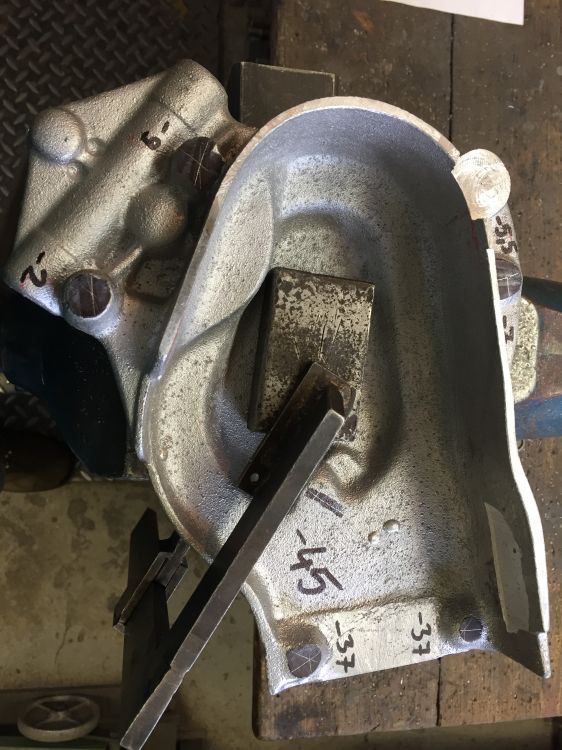

Přesné orýsování poloh děr
Přesné orýsování poloh děr

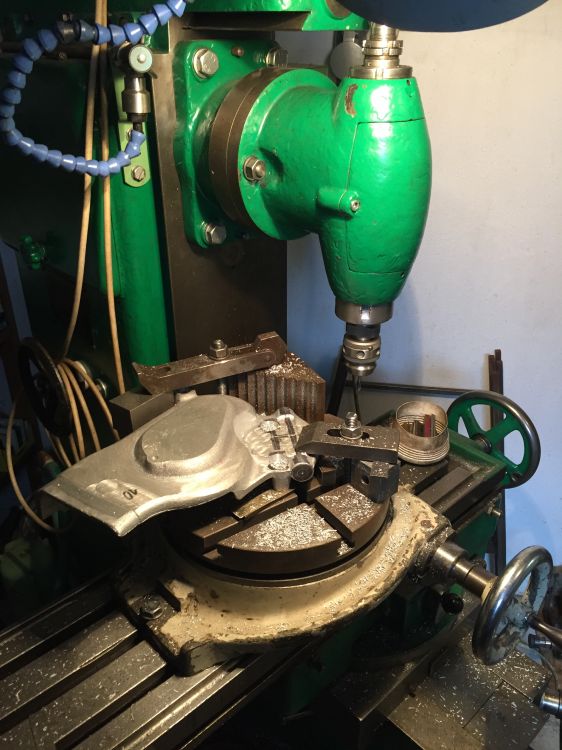

Přefrézování ploch
Přefrézování ploch
Obrábění ploch pro řadící automat
Obrábění ploch pro řadící automat

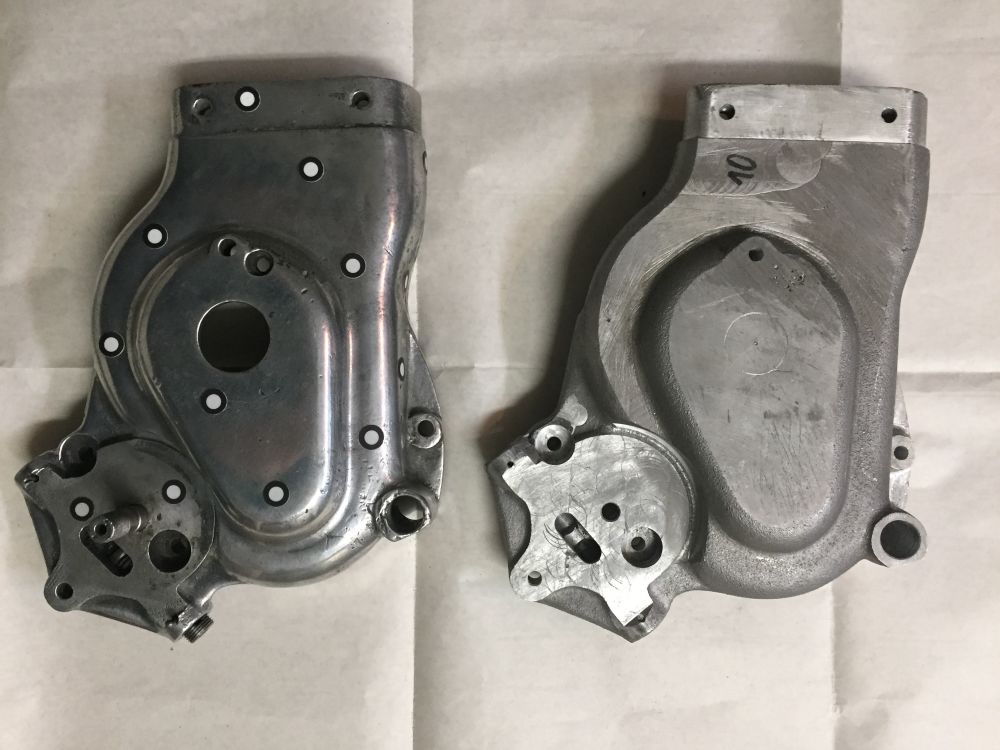

Ofrézovaný díl před dokončovací operací pilování
Ofrézovaný díl před dokončovací operací pilování

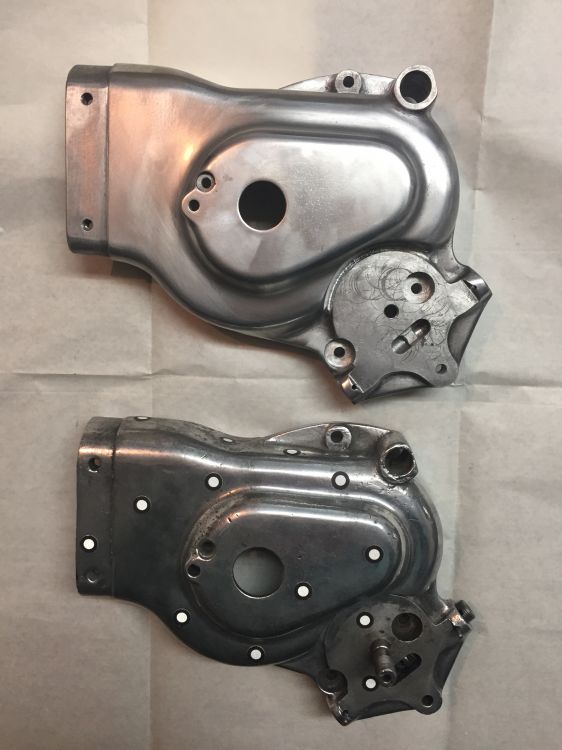

Po opilování a přebroušení smirkovým plátnem
Po opilování a přebroušení smirkovým plátnem

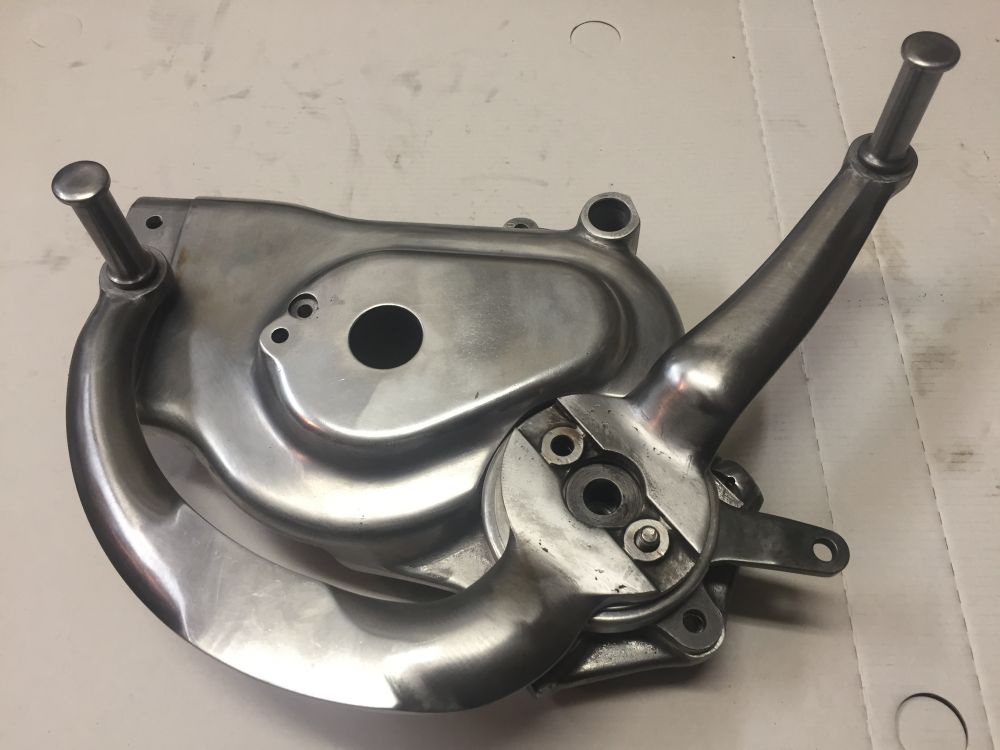

Smontováno s řadícím automatem a pedálem
Smontováno s řadícím automatem a pedálem
