Víko hlavy válce

Modely, odlitky, frézování, pilování, svrtávání

Časová náročnost

spodní a horní díl

První kus 140 h
Druhý a další 80 h
Výroba modelu – rámeček z plechu a překližky
Výroba modelu – rámeček z plechu a překližky
Rámeček vycpaný polystyrenem a částečně nakytovaný
Rámeček vycpaný polystyrenem a částečně nakytovaný
Hotový model, hrubý odlitek a originál díl
Hotový model, hrubý odlitek a originál díl
Frézování dosedací plochy pod úhlem
Frézování dosedací plochy pod úhlem
Frézování dosedací plochy pod úhlem
Frézování dosedací plochy pod úhlem
Nalezeny vady odlitku – nutno vyvařit
Nalezeny vady odlitku – nutno vyvařit
Přiložení rýsovací šablony
Přiložení rýsovací šablony

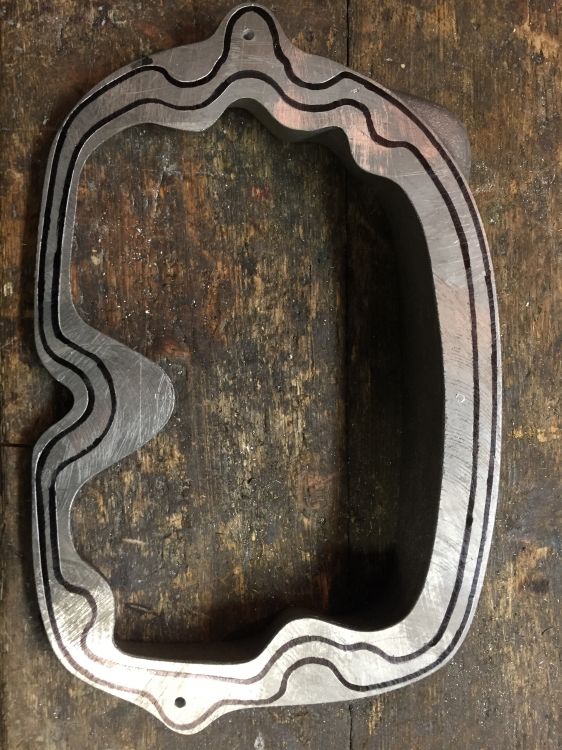

Spodní strana orýsovaná, kontury zvýrazněny fixem
Spodní strana orýsovaná, kontury zvýrazněny fixem

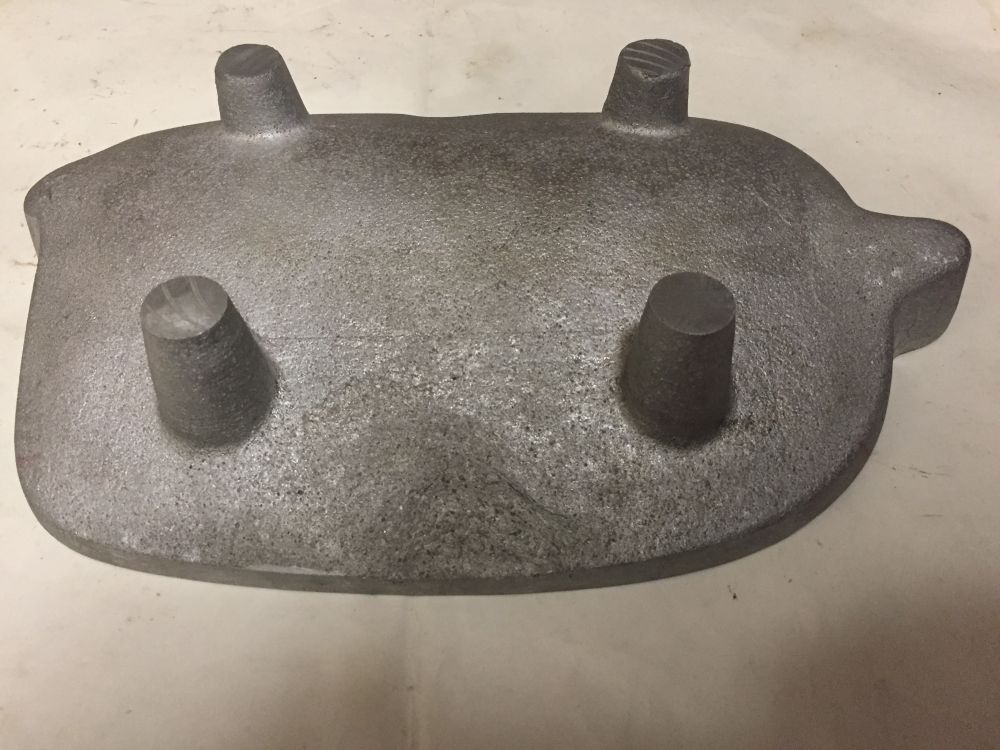

Horní strana
Horní strana

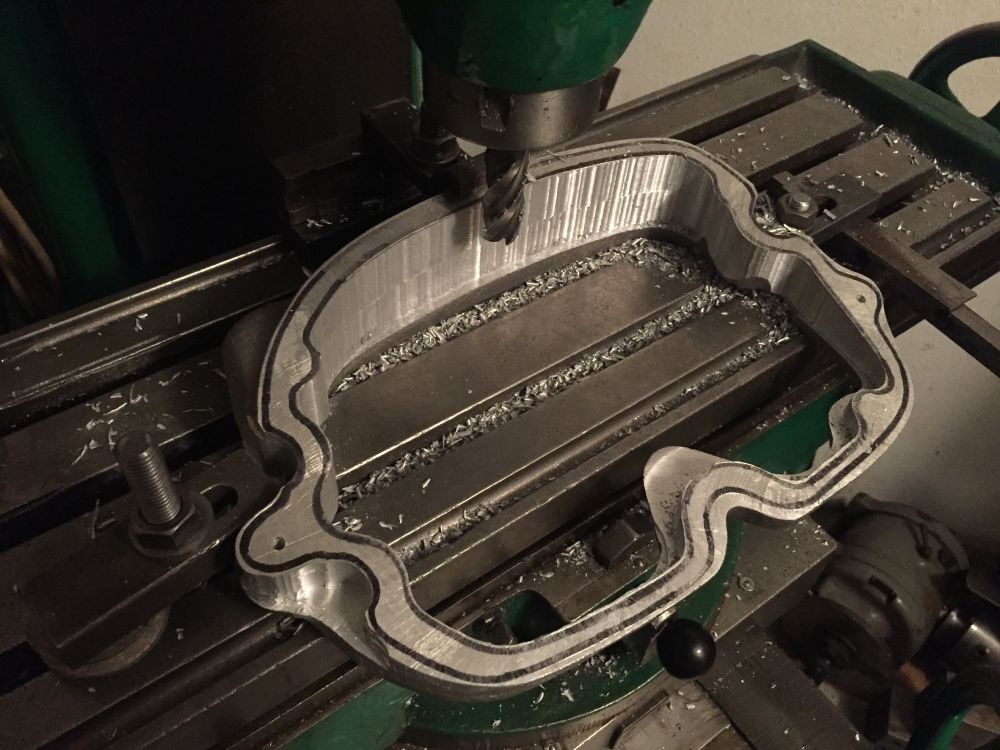

Frézování vnitřního obvodu
Frézování vnitřního obvodu
Frézování dutin
Frézování dutin

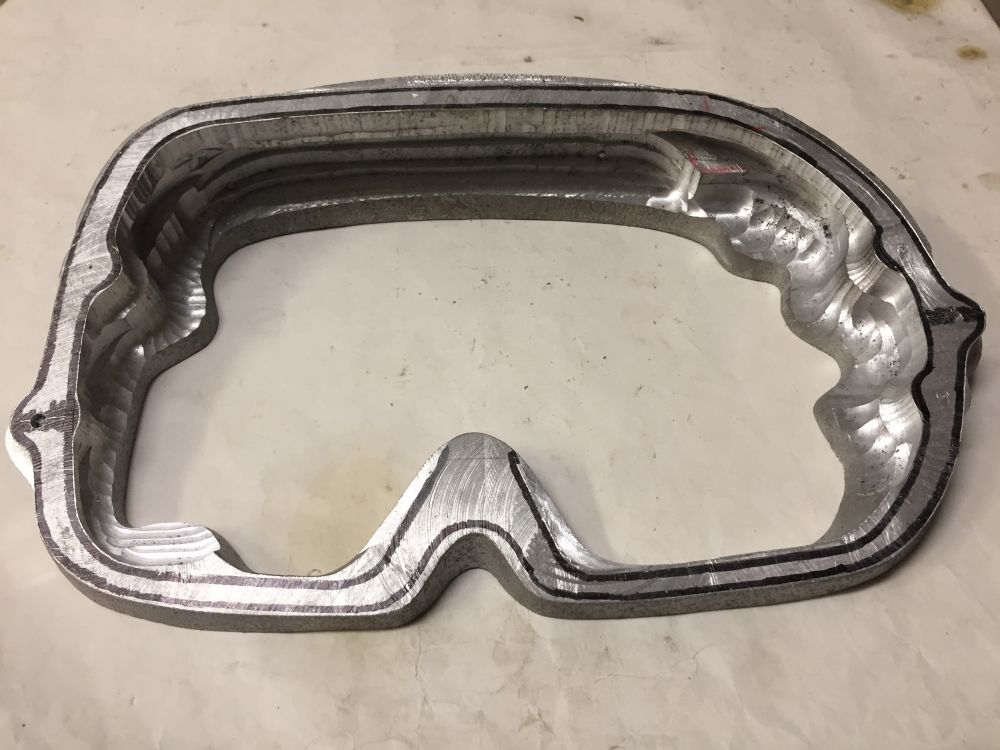

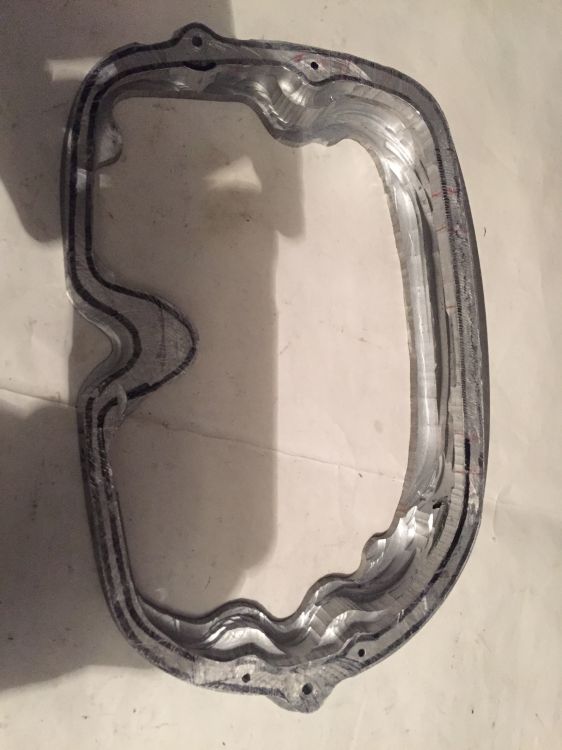

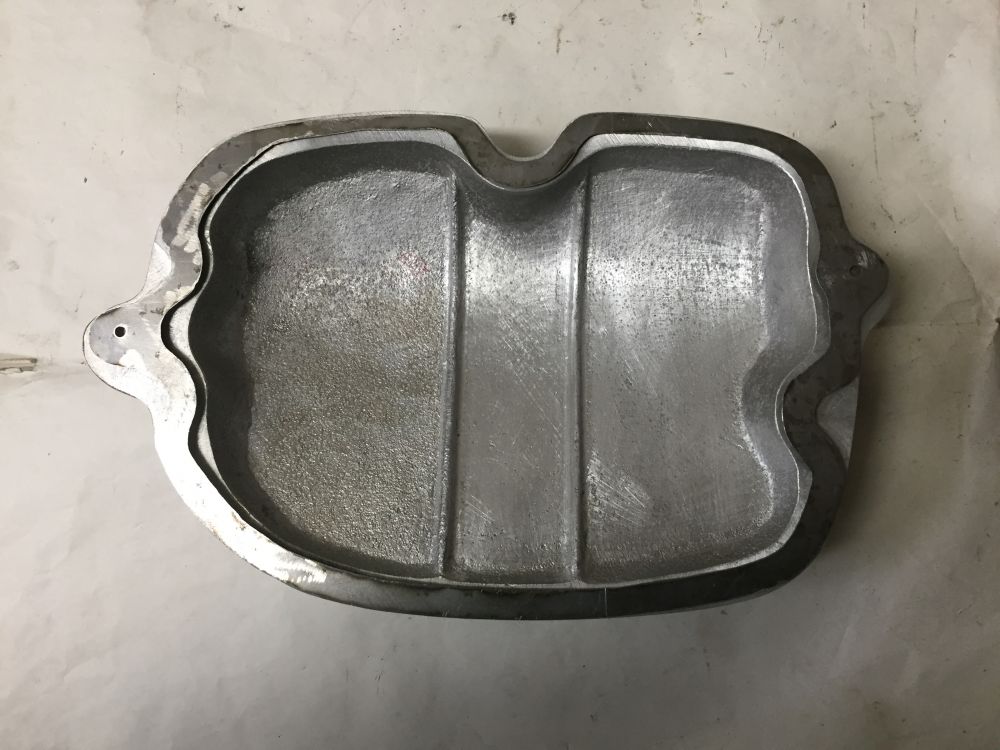

Ofrézovaný tvar
Ofrézovaný tvar
Ofrézovaný tvar
Ofrézovaný tvar

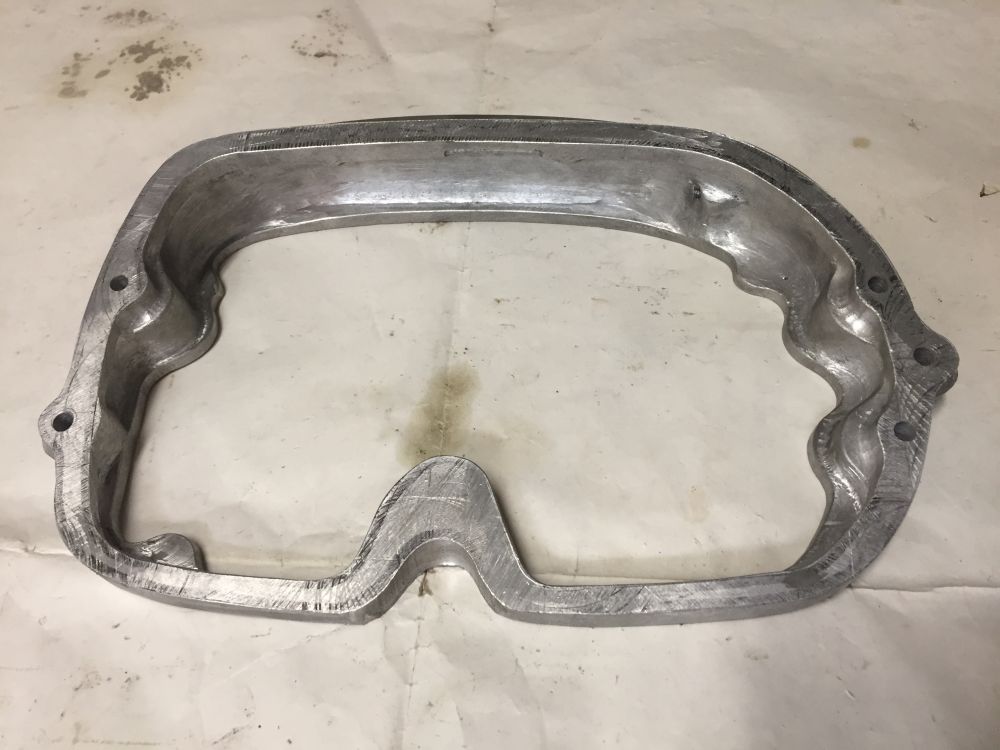

Po dokončení šábrem a pilníkem
Po dokončení šábrem a pilníkem

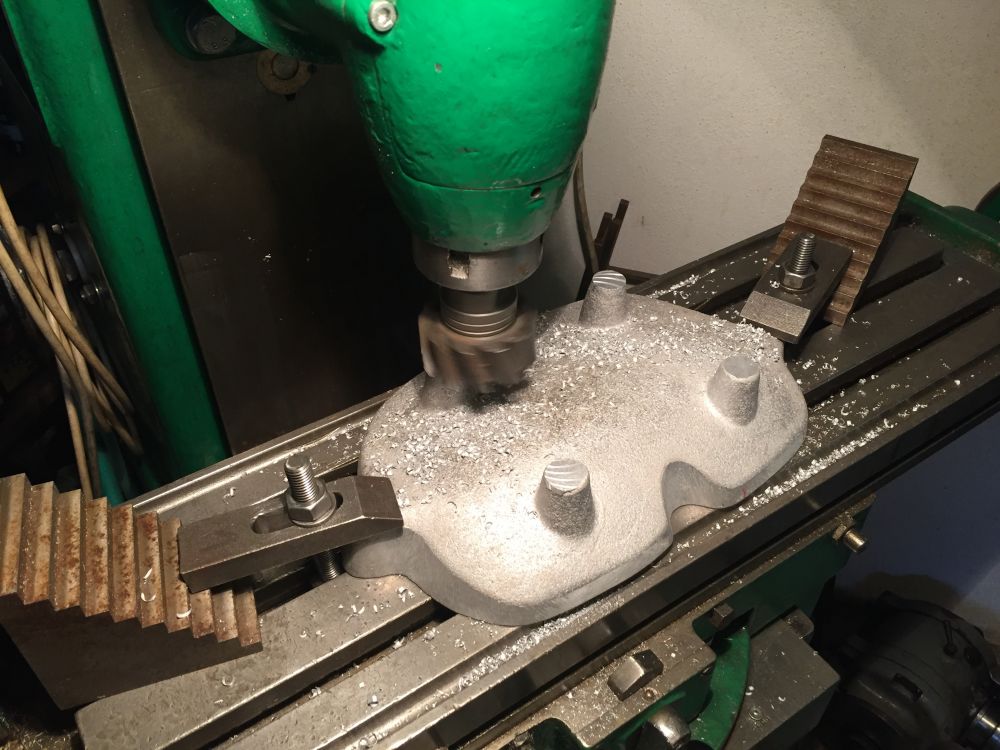

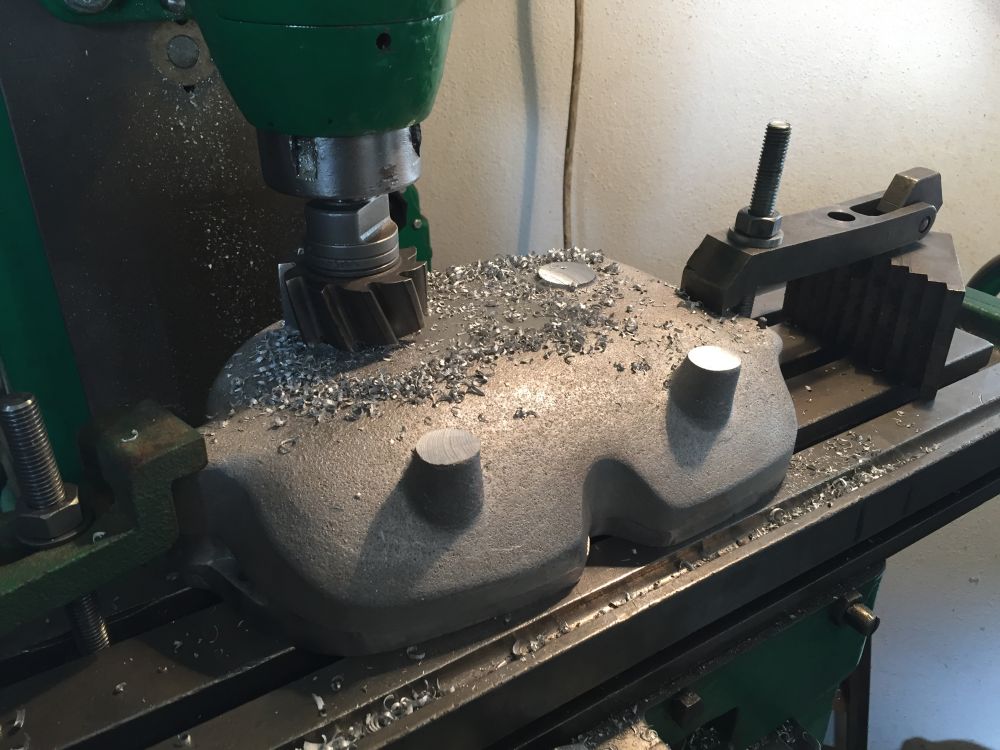

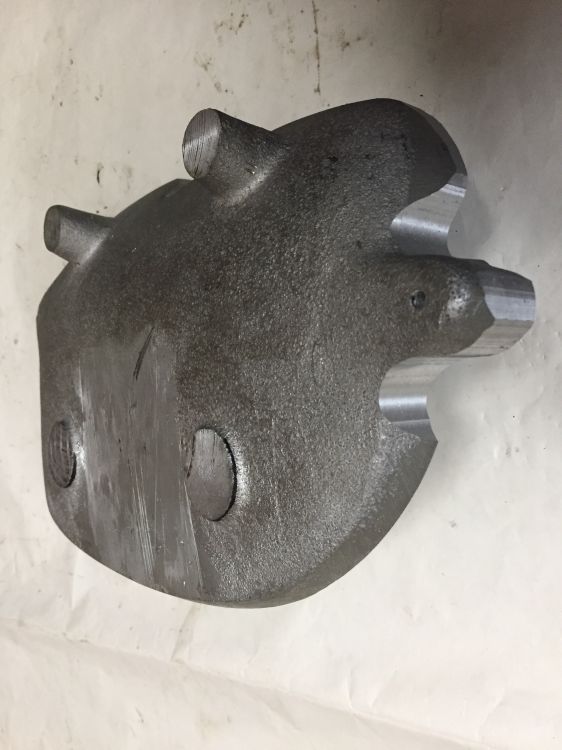

Frézování ploch pomocných čepů víka
Frézování ploch pomocných čepů víka

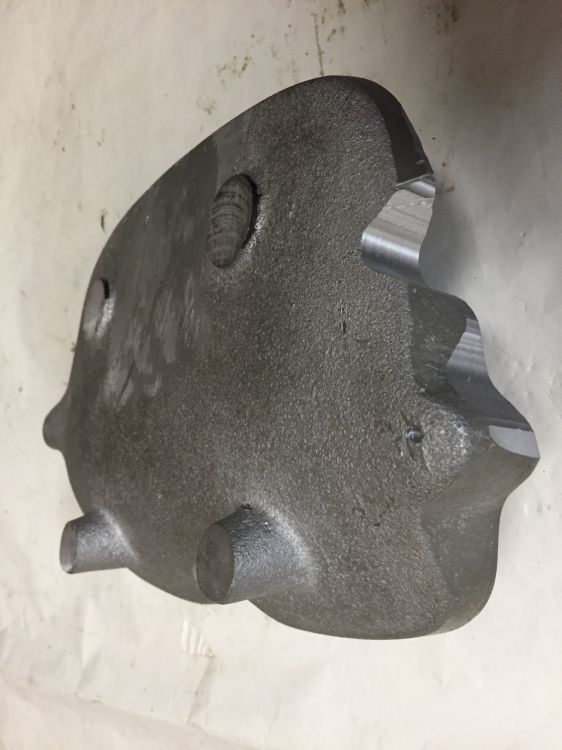

Plochy čepů přefrézovány
Plochy čepů přefrézovány
Přefrézována dosedací plocha víka rovnoběžná na právě vzniklé základny
Přefrézována dosedací plocha víka rovnoběžná na právě vzniklé základny

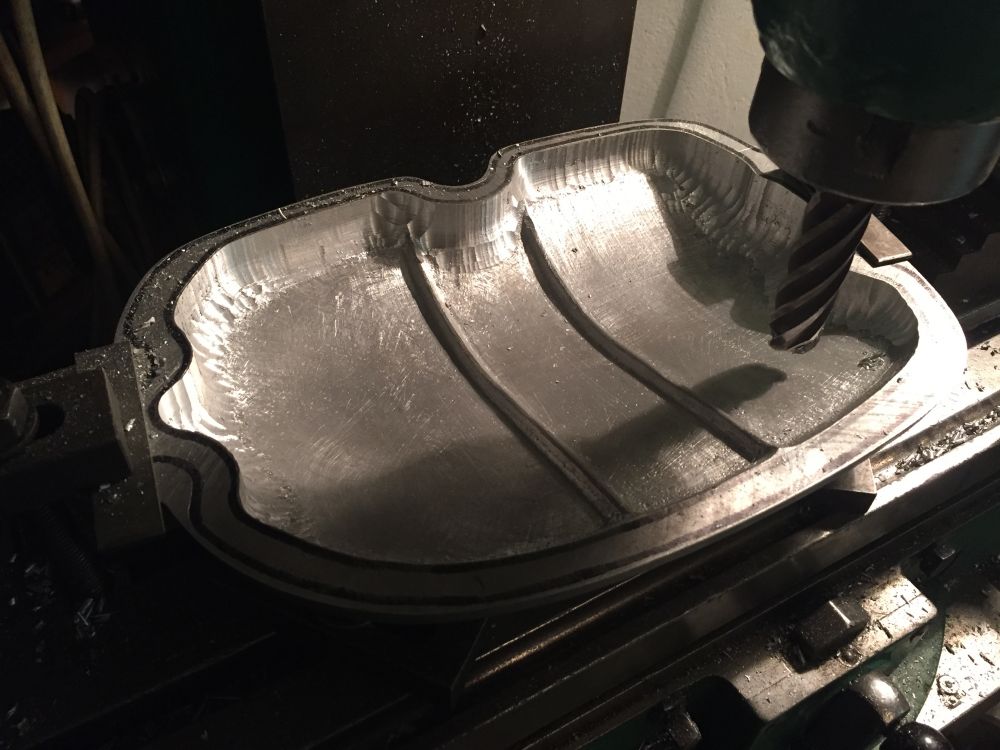

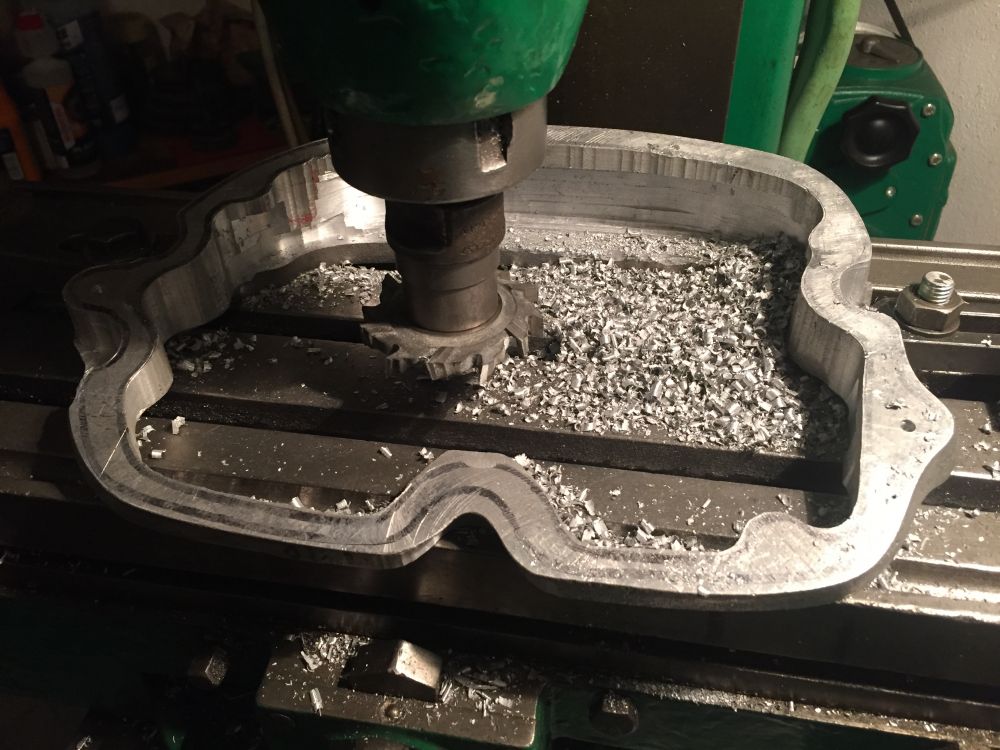

Frézování vnitřku víka
Frézování vnitřku víka
Přiložení rýsovací šablony
Přiložení rýsovací šablony

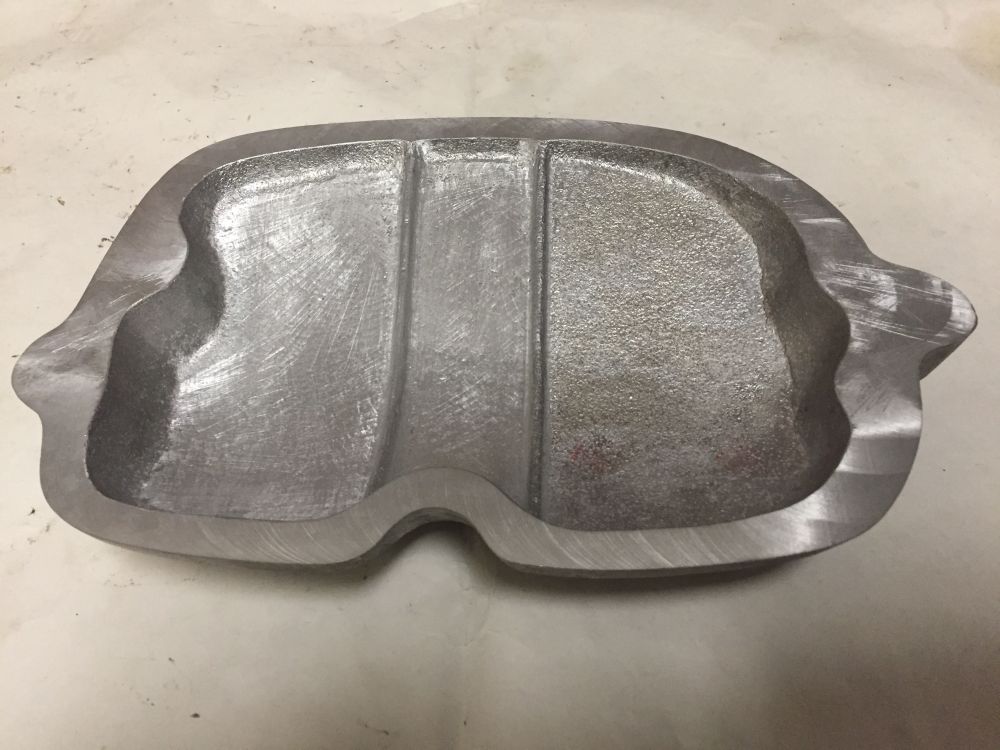

Vnitřek víka ofrézován
Vnitřek víka ofrézován

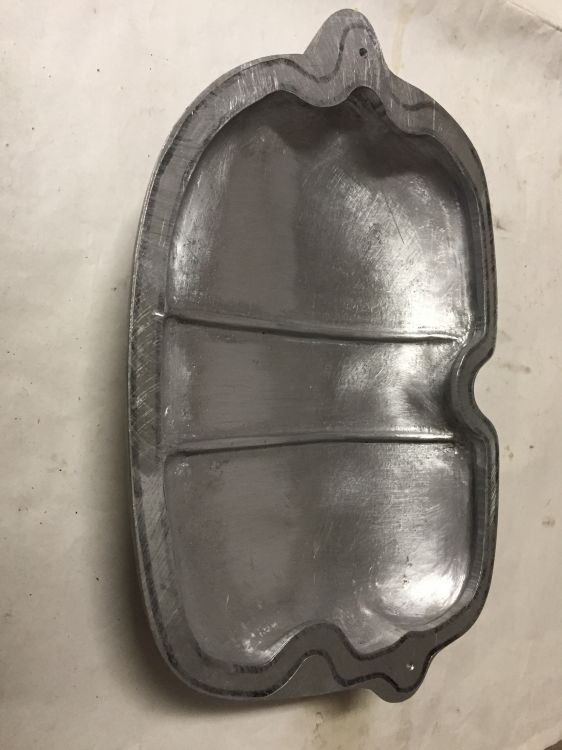

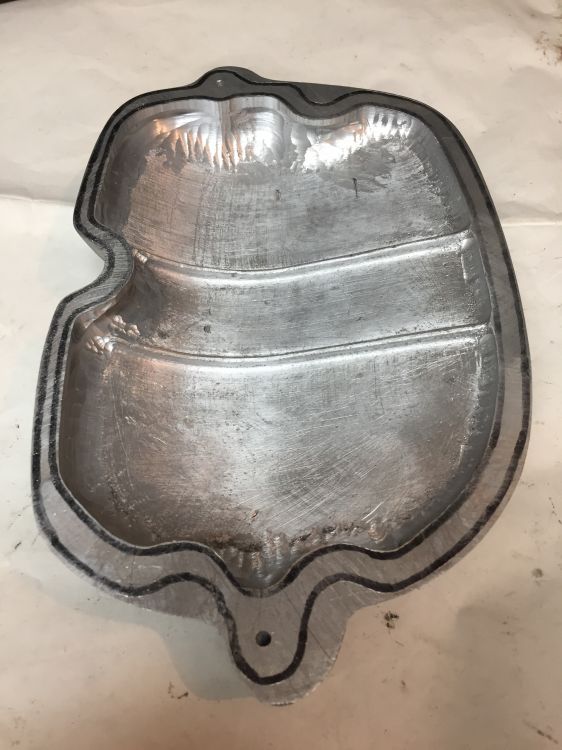

Vnitřek víka opracován pilníkem, šábrem, smirkovým plátnem
Vnitřek víka opracován pilníkem, šábrem, smirkovým plátnem
Frézování nových základen po upnutí na protikus (rámeček)
Frézování nových základen po upnutí na protikus (rámeček)
Frézování kontur obvodu kolmých na nové základny
Frézování kontur obvodu kolmých na nové základny
Frézování kontur obvodu kolmých na nové základny
Frézování kontur obvodu kolmých na nové základny

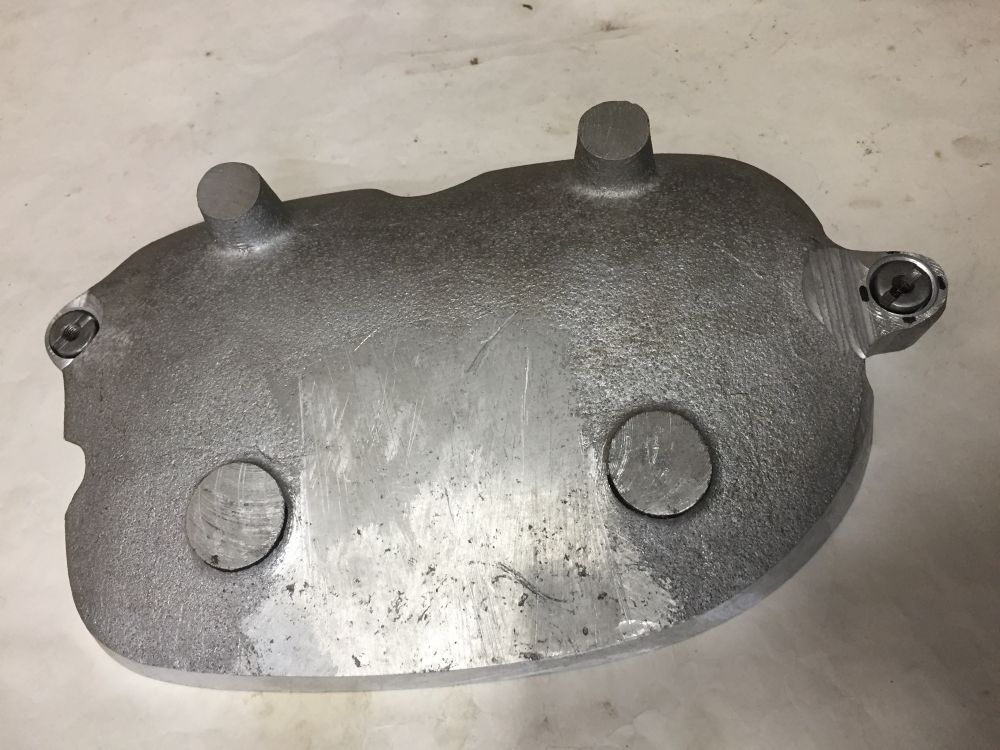

Uložení závitových vložek
Uložení závitových vložek
Opilovaný a obroušený díl s protikusem
Opilovaný a obroušený díl s protikusem

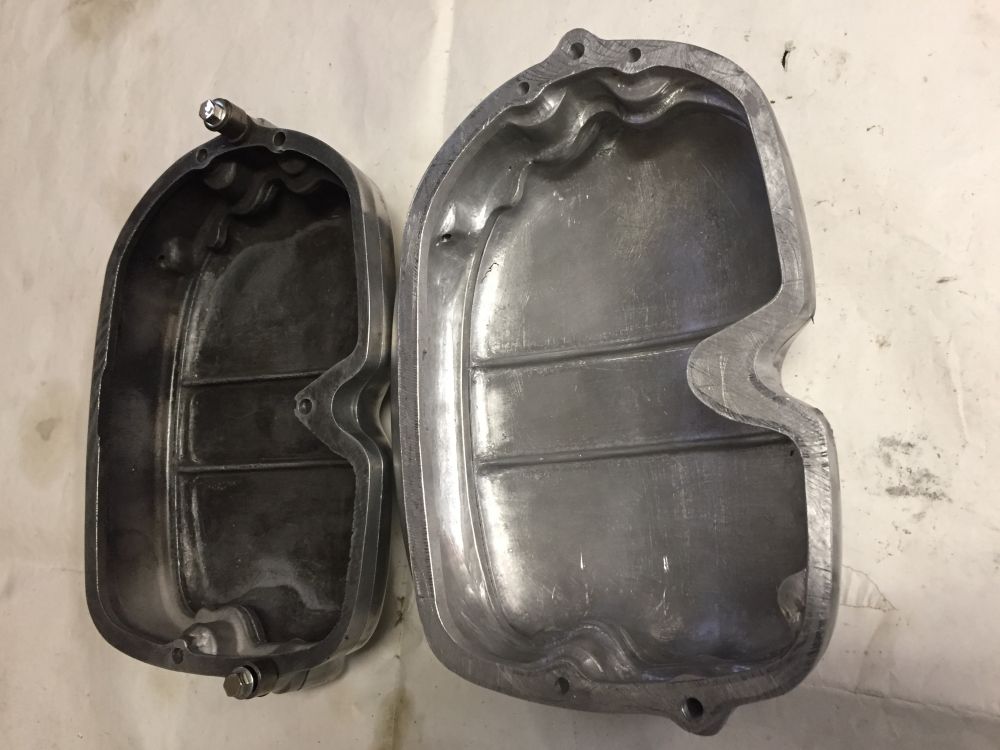

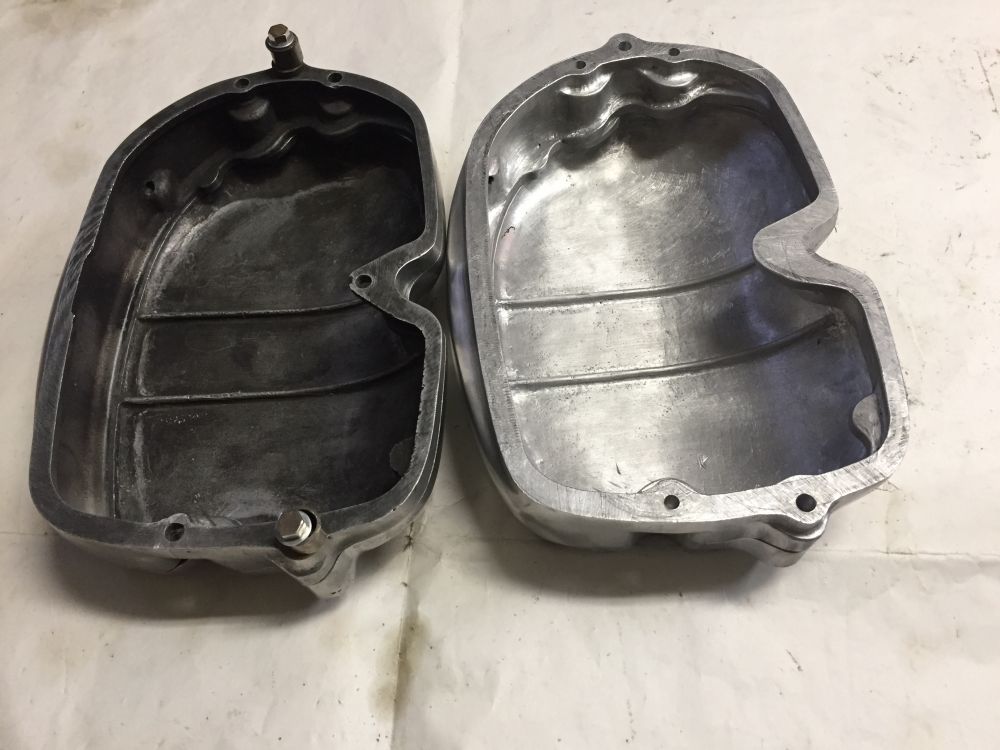

Pohled zevnitř – porovnání s originálem
Pohled zevnitř – porovnání s originálem
Pohled zevnitř – porovnání s originálem
Pohled zevnitř – porovnání s originálem

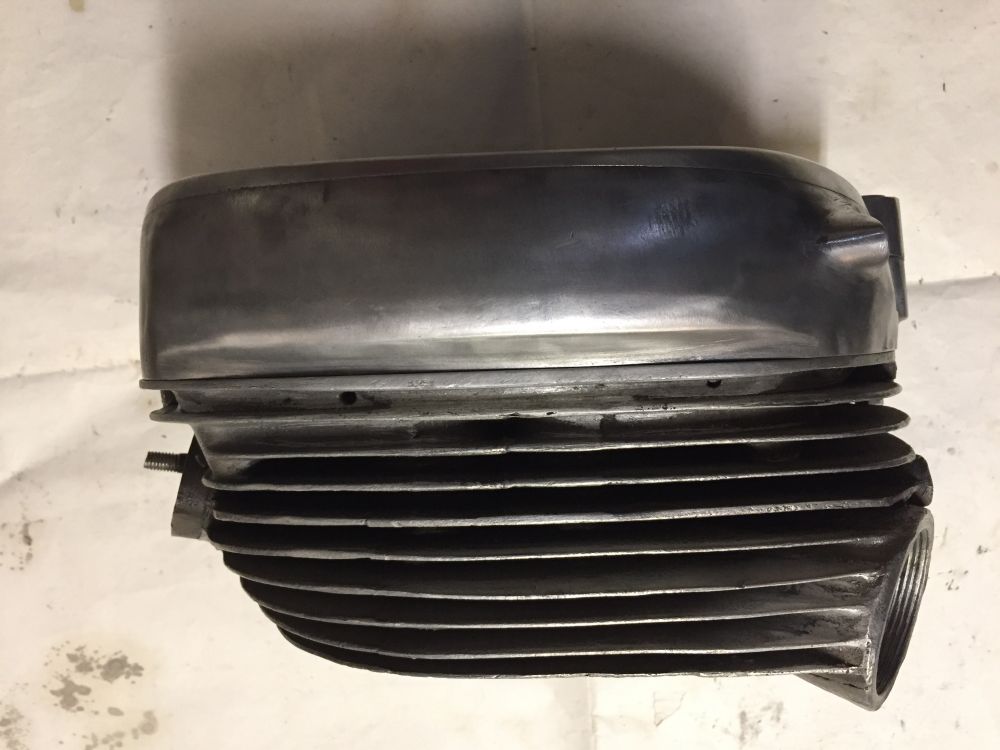

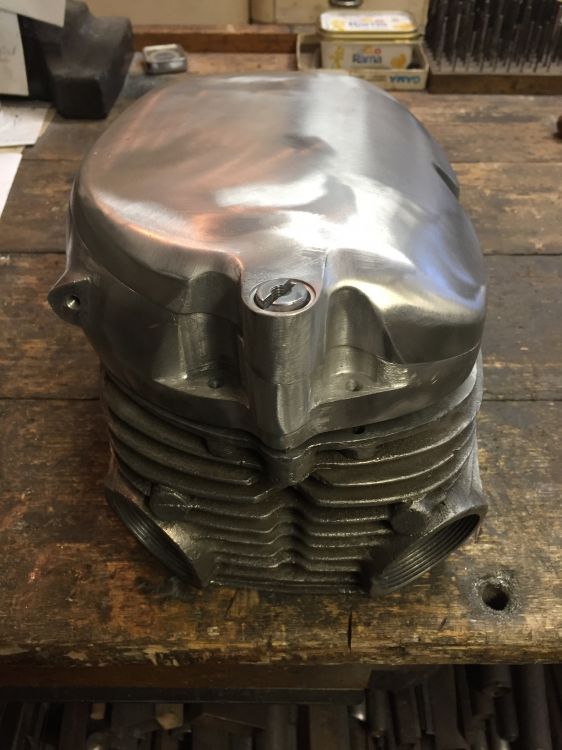

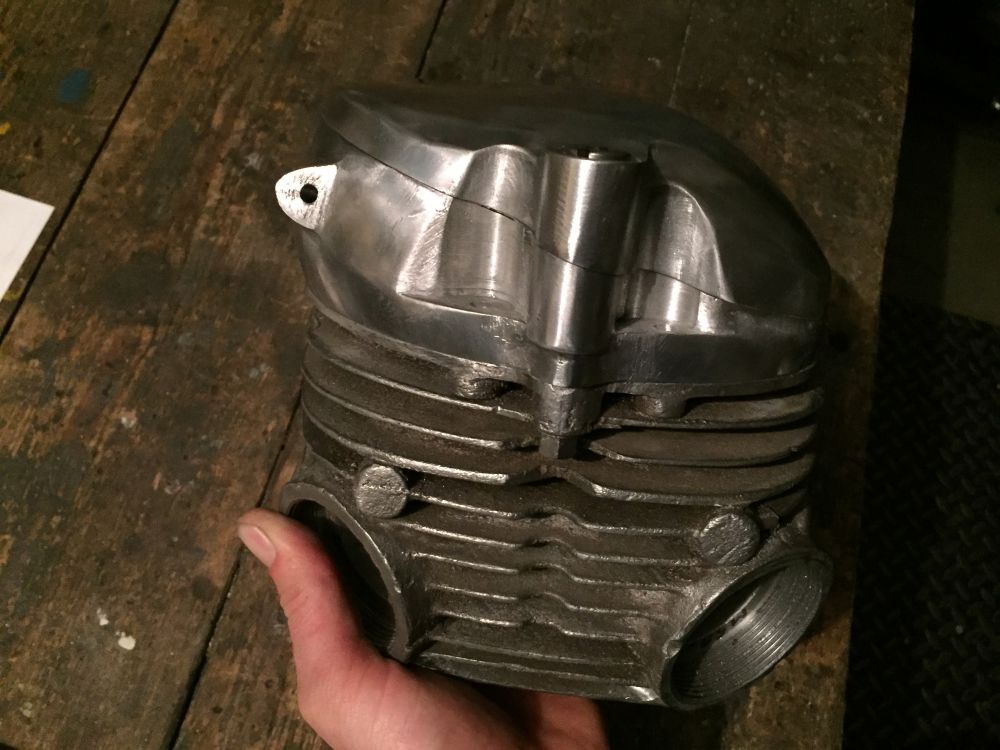

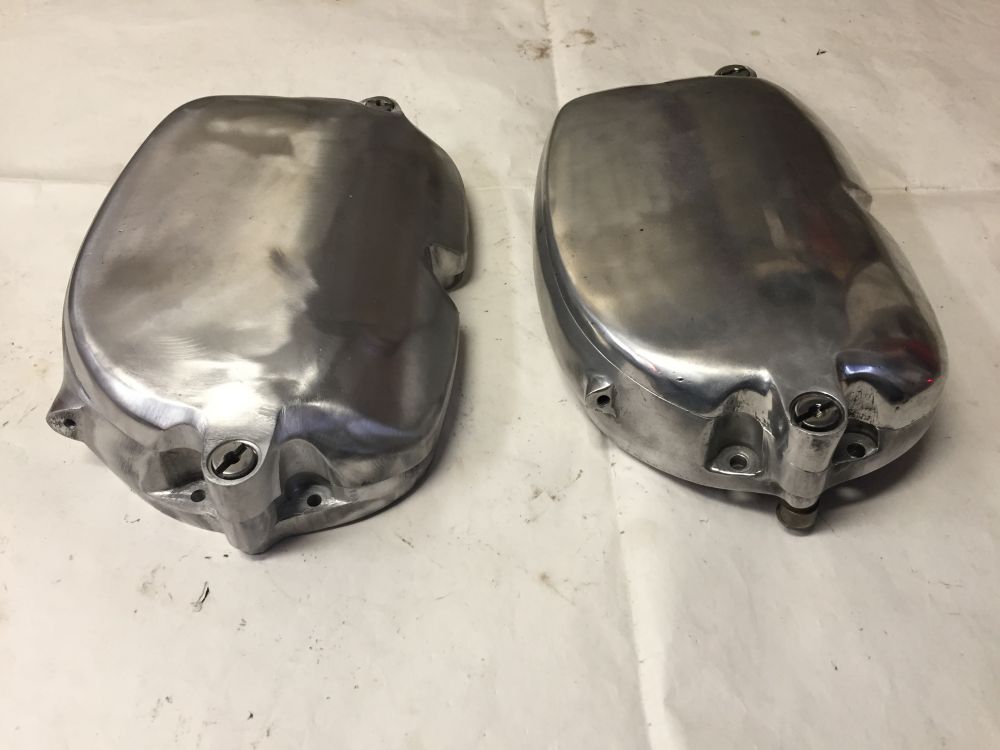

Nové díly na původní hlavě
Nové díly na původní hlavě
Nové díly na původní hlavě
Nové díly na původní hlavě
Nové díly na původní hlavě
Nové díly na původní hlavě
